服装CADV10层设置功能

更新时间:2021年11月08日   点击:0

介绍服装CAD V10 的层设置功能。

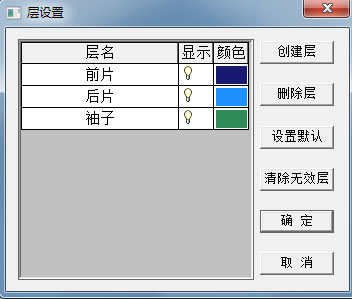

打开“选项”的“层设置”,弹出“层设置对话框”,在对话框内添加\删除层,设置层名称和层的颜色

1

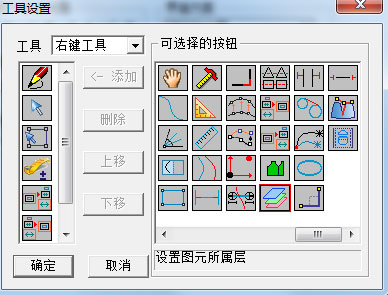

再到“选项”---“系统设置”---“工具栏配置”里找到层工具7,添加到鼠标右键快捷工具

2

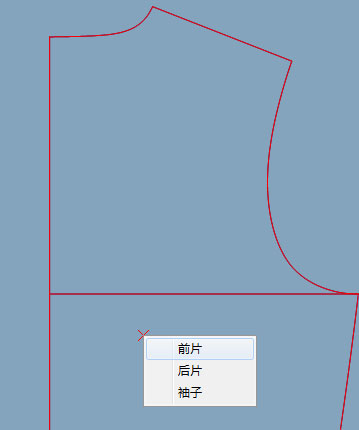

右键选择层工具7,框选或点选曲线,右键选择层,曲线就添加到层里了

3

觉得层太多很乱可以隐藏层,打开“层设置”,在对话框“显示”调整层的显示,7-1为层显示,7-2为层隐藏

配两张图比较隐藏前后的变化,

5

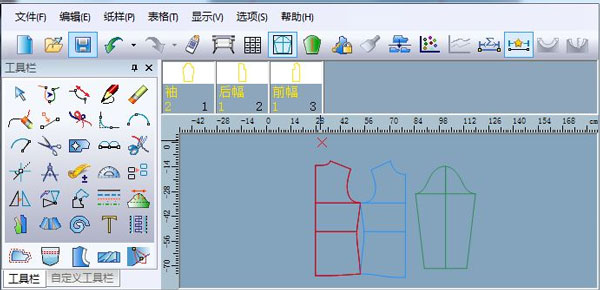

服装CAD V10层隐藏前

6

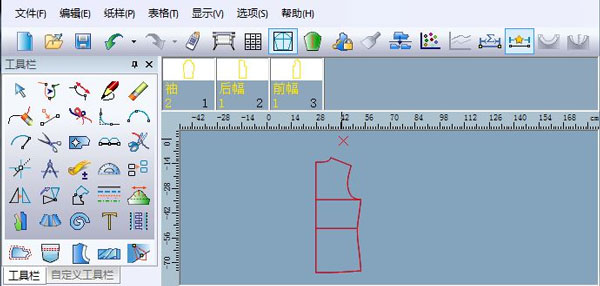

服装CAD V10层选择层隐藏后
