富怡服装CAD的硬件链接使用范围和注意事项

富怡服装CAD富怡服装CAD


1.绘图设备类


连接富怡绘图仪时选择


代表老的笔试绘图仪


代表新型喷墨绘图仪

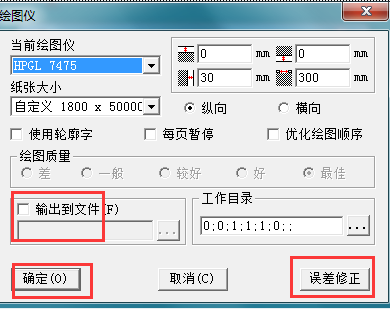

连接其他品牌绘图仪如下:


V8选择生成后缀为.plt的文件


V9选择生成后缀为.plt的文件



注意:连接其他品牌绘图仪时要注意打印误差,修改密码为56789


按照实际打印得到的数值填进去


还有纸张大小问题会影响输出文件的打印。


2.裁剪设备类

连接富怡自动裁床使用


纸张大小出尽量大于排版宽度和长度


其他品牌电脑裁床根据品牌找到对应的型号输出文件(cut)


3.切割设备类

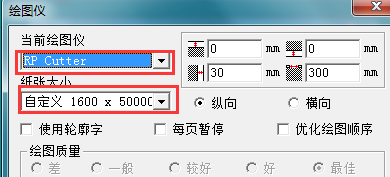

a.连接富怡的立式和平板切割机,激光切割机,三合一裁床选择如下


b.立式和平板区别在于纸张大小处立式要求分段(300mm每段),平板长度按照设备长度

c.其他品牌切割机也可以选择以上型号,但要注意该设备上的刀号设置,富怡默认刀号为4#
