富怡软件怎么与富怡数字化仪的连接

更新时间:2020年09月02日   点击:0

  1:把数化板的数据线连接到电脑上;


  2:打开服装 CAD 软件 DGS,点击——文档——数化板设置——出现对话框;

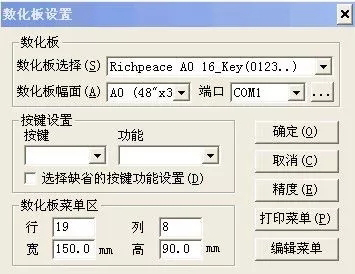

  3:设置参数如下

  数化板选择:Richpeace A0 16_Key(0123);

  数化板的幅面:根据实际购买的所设置;

  端口:根据电脑实际插入的口所进行设置;


  根据个人习惯可对此做相应的设置;

  设置好后点击“确定”.

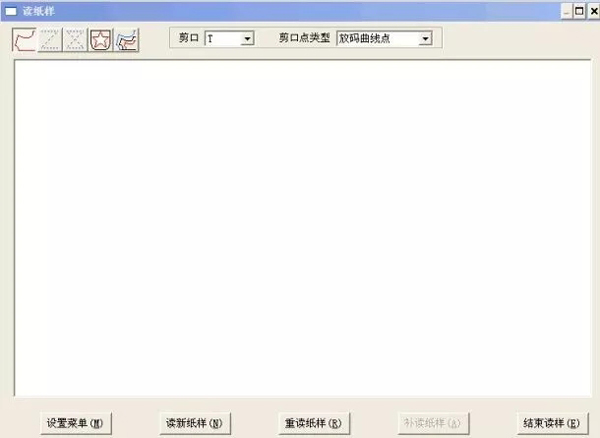

  4:打开 读纸样.jpg出现对话框, 即可读图;


  5:设置菜单的方法:

  在连接 A4 打印机的电脑上安装上富怡服装 CAD 软件。


  打开文档——数化板设置——出现对话框

  点击对话框中的“打印菜单”——打印机会打印出一张菜单; 将菜单贴到数化板上,要在贴面覆盖的范围内;

  找到这个对话框


  击“设置菜单”出现对话框富怡设计与放码CAD系统.jpg再点击:“是” 然后拿起数化板上的“U 标”在贴的菜单的


  左上角、左下角及右下角” 按数字“1”键,然后 区域范围内会出现灰色的长方形方框,这样就设置好了。

  第二节:如何调整精度

  1:通常情况下,按住数化版后面的复位按钮不动,同时开机,同样方法操作 4-5 次,即可。如果第一步的方法不可以,需要用下面的方法;

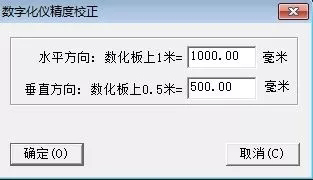

  2:点文档-数化板设置-精度,输入密码 56789,保证数字化仪校正精度如下:


  3:手画一 100X50CM 的矩形,放到读图板上,将其读入电脑;

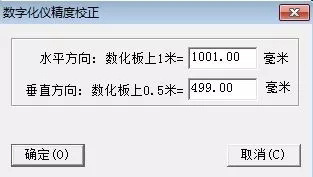

  4:用比较长度工具比较长度工具.jpg 测量矩形的长,宽,例如测量出来的长度水品为 1001mm,垂直为


  500mm. 回到文档- 数化板设置- 精度, 输入密码 56789 , 在数字化仪精度校正里输入1001mm,499mm;

  第三节:不能连接的处理方法

  参照第一节检查设置。端口需要特别注意:如果未知端口是 COM1 还是 COM2 还是 COM3,

  在桌面我的电脑(计算机)上点右键-管理-设别管理器,找到端口 LPT 或 COM 口,看下显示的为 COM 几,在 DGS 数化版设置-端口里就选 COM 几。

  数化版复位:按住数化版后面的黄色按钮不放,同时打开数化板;

  如果有转接口,检查转接口是否识别不到,是否安装了转接口驱动,检查数化板数据线,鼠标.

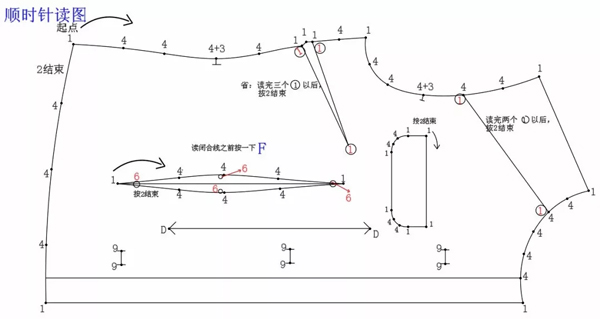

  第四节:如何读图

  1:放码点 2:完成/闭合

  3:剪口(1+3 是直线上有放码点加剪口;4+3 是弧线上有非放码点加剪口;) A+3 是直线上有非放码点加剪口,7+3 是直线上有非放码点加剪口。)

  4:弧线点 6:扣子/打孔 9:扣眼

  C:撤消/返回 D:布纹线 B:结束一片纸样F:切换键(在读内部闭合线之前按一下 F)


  注意:读纸样先读边线,后读内部线,内部闭合线留到最后一步读(如口袋,菱形省)。
